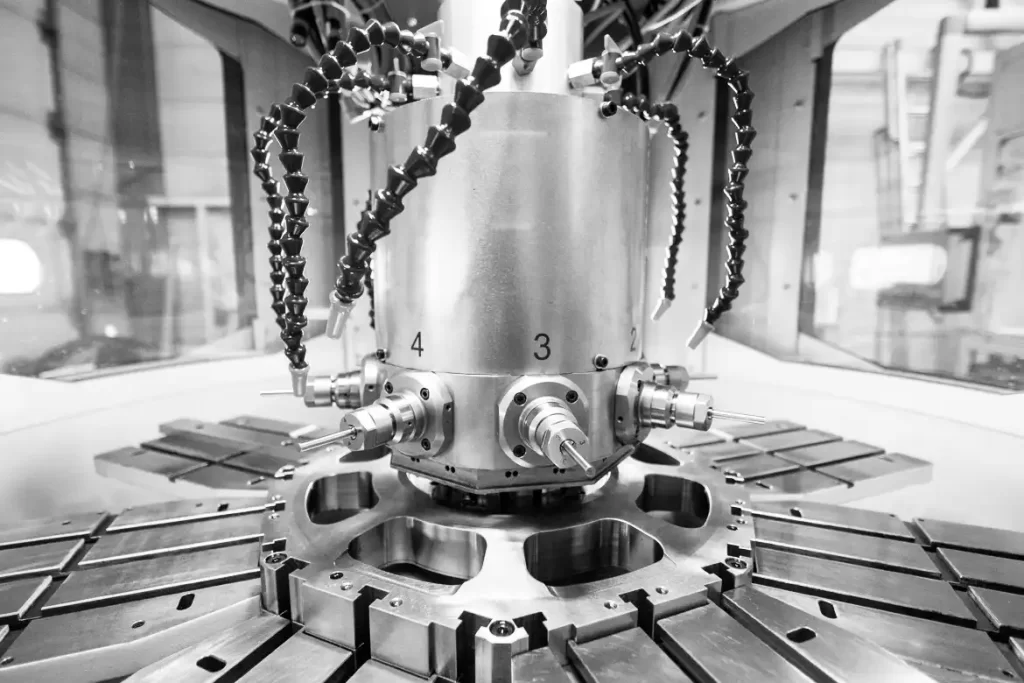

Machine Transfert

Jusqu’à 20 unités en simultané:

Unités de perçage et de fraisage adaptées aux nouvelles exigences et équipées de moteurs brushless

Unités de taraudage équipées :

• soit de patronnes pour garantir le pas du taraud
• soit d’un système avec 2 moteurs bruchless pour travailler en interpolation, et permettre la modification du pas électroniquement et en souplesse

Configuration idéale pour les opérations d’usinage personnalisées (axes horizontaux ou verticaux, pilotage / CNC multiaxes, interpolation…)

• Adaptation simple aux exigences de production
• Diversité des broches et concepts multiples de serrage des pièces
• Robot 5 ou 6 axes pour chargement / déchargement des pièces

Conception complète de la machine par notre bureau d’études.

Réalisation en mécano soudé avec soudures continues.

Cartérisation circulaire répondant aux normes actuelles apportant divers avantages :

• Étanchéité accrue
• Accessibilité totale des unités et de la tourelle
• Ergonomie adaptée
• 4 portes circulaires vitrées coulissantes permettant un accès total sur 300° autour de la tourelle
• Compatibilité totale avec les éléments W&G® : unités, supports, taraudeuses, cycle L, K, décalés…

Espace de chargement important  :

• Par un opérateur
• En automatique (intégration d’embarreur, robot de chargement, manipulateur…)

6, 8, 10 ou 12 positions

Pilotage hydraulique ou avec moteur couple

Pilotage de la machine :

• Soit par automate et pupitre opérateur
• Soit par CNC (interpolation)

Automate : Siemens®

Architecture : Profinet®, Profibus®

Gestion des axes numériques  :

• Motorisation (Bosch Rexroth®) ou CNC (FANUC®, SIEMENS®)
• Variation de vitesse avance: Bosch Rexroth® (gamme indradrive®)
• Variation de vitesse de rotation : Micromaster®

Possibilité d’interface :

Avec tout type de périphérique machine existant (Robot, chargeur, système de supervision…)

Interfaces normalisées avec connecteurs :

• Type Harting® (signaux élec.)
• Staubli® (pneumatique)

Groupe hydraulique intégré au bâti :

• Pompe autorégulée (35bars)
• Indicateur pression de service
• Indicateur niveau d’huile
• Filtre avec indicateur de colmatage
• Blocs de distributeurs ISO

Traitement des copeaux :

• Pompe d’arrosage de 100 l/mn
• Capacité 150 l
• Grille pour filtration huile

Robotique

Système d’arrosage : Haute pression (70bars et plus, différents débits de pompes, …)

Bol vibrant adapté

Convoyeur à copeaux : Magnétique ou non

Tunnel de soufflage

Système de contrôle (vision, bout de rail, …)
